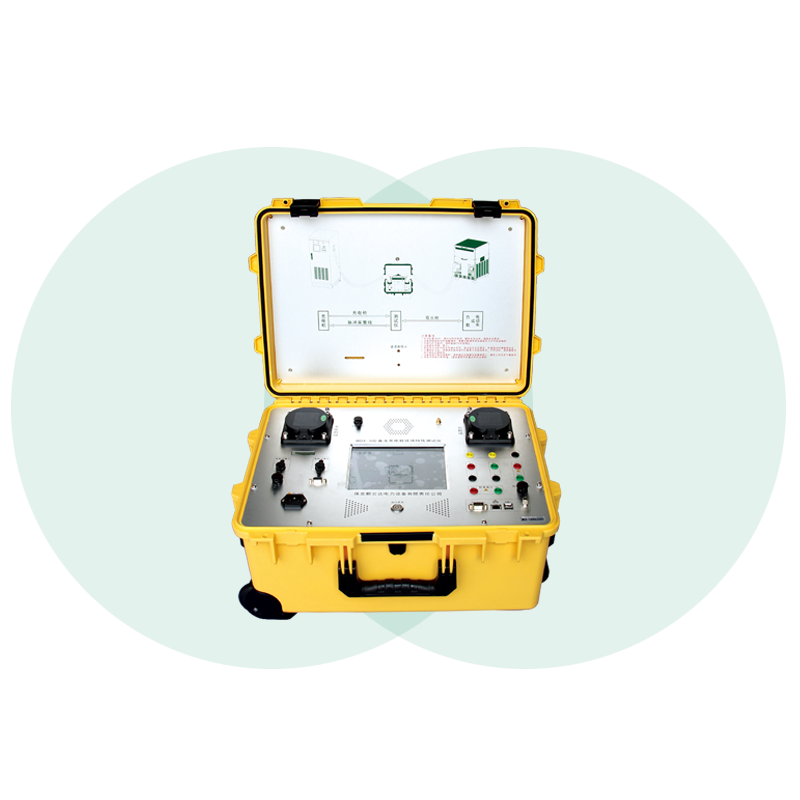

WDX-10D型直流充电桩现场特性测试仪,用于非车载充电机的现场特性测量,包括非车载充电机的电气性能、互操作性、控制引导、工作性能、BMS一致性及安规等一系列检测;
配合直流负载箱,可实现非车载充电机的计量检定、定期检验等检定;
技术指标
◆ 电压测量
分辨率:0.01%RG
准确度:0.05%RD(100V~1000V)
输入范围:0~1000V
◆ 电流测量
分辨率:0.01%RG
准确度:0.05%RD(5A-250A)
输入范围:0~250A
◆ 电能测量
电能测量准确度:0.05%;
◆ 绝缘电阻测量
电压范围:0~1000V;
电阻测量范围:0~50MΩ;
◆ 时钟测量测量准确度:GPS对时时钟精度;
◆ 波纹测量
测量准确度:0.5%;
带宽: <6kHz;
◆ 温湿度测量
温度测量准确度:±0.5°C;
温度测量分辨率:0.1°C;
湿度测量准确度:±4%RH;
湿度测量分辨率:1%RH;
主要功能与特点
◆ 便携,体积小,可放置于小轿车后备箱;
◆ 采用“特征量检测”技术,无须充电桩内部接线即可完成GB/T34657.1-2017互操作性测试、
GB/T34658-2017协议一致性测试,安全高效;
◆ 超过100种型号非车载充电机BMS调试经验,支持国标GB/T27930-2015、GB/T27930-2011等;
◆ 配合负载可自动或半自动完成GB/T 34658-2017、NB/T 33008.1、Q/GDW 10591等部分电
气相关的测试项目以及国网公司新国标升级改造性能检测项目;
◆ 一体化设计理念内置标准表、绝缘电阻测试仪、示波器、录波仪以及温度、湿度、气压等传感
器,无需其 他测量仪器;
◆ 丰富的通信扩展接口(WiFi、网卡、USB、CAN、串口)可兼容主流厂家的负载通讯;
◆ 人性化的设计,充电接口监测、仪器校准均无须额外的适配器;
◆ 内置无线热点、可实现平板、电脑等灵活操控;
◆ 内置大容量锂电池实现8小时以上的连续工作,具备慢充、快充、边测试边充电等多种模式;
◆ 内置计量单元实现 JJG1149规程的全部检定项目;
◆ 测量精度高,具备权威计量部门出具校准或检测报告。
