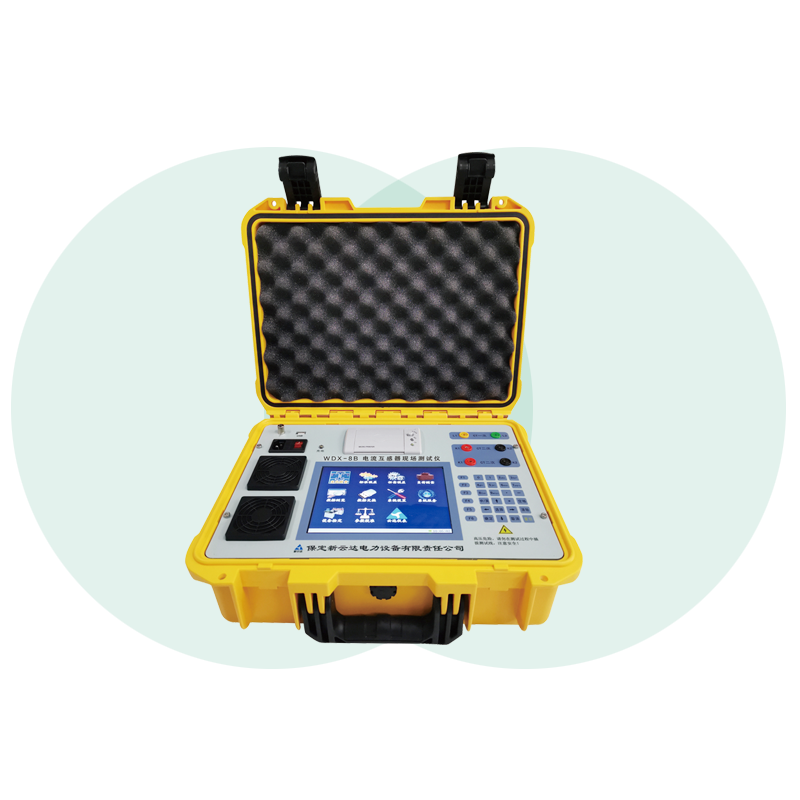

WDX-8B电流互感器现场测试仪

WDX-8B电流互感器现场测试仪

WDX-8B电流互感器误差现场测试仪是我公司在成功开发互感器校验仪的基础上,详细分析互感器的数学模型而开发出的一体化互感器测试仪器。该仪器可按国家标准测量电流互感器的比差和角差,还可测量电流1%~200%间任意百分比的比差和角差;可直接测量电流互感器的变比和极性;可现场测量电流互感器的实际二次负荷等。仪器采用高精度、自动线性调节的交流电源;高速、高可靠性的数字处理模块;高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

该仪器采用本公司自主开发的仪器仪表通用平台,该平台硬件集成了32位ARM、高速DSP、标准的USB存储和TFT彩色液晶接口。软件使用自主知识产权嵌入式实时操作系统、高级图形界面、文件管理系统。采用8吋800*600真彩大液晶显示,全中文界面,两种汉字输入方式,提示接线和操作,且具有任何测量参数保存和测量结果打印的功能。

✪技术指标

    ★变比范围:5A/5A~25000A/5A(5A/1A~5000A/1A)。

    ★匝比误差:0.5%。 B.CT误差测量范围5A/5A~10000A/5A(5A/1A~5000A/1A) 。

    ★极限误差满足0.05%,即:5%额定电流;测量误差:比差0.1级,角差4′。

    ★20%、100%、120%额定电流。测量误差:比差0.05级,角差2′。

    ★实际二次负荷测试:CT负荷0.1Ω~25Ω,测量误差:2级。

    ★工作条件:电源电压: AC  198V--242V

                       电源频率:45Hz-- 55Hz

                        环境温度:(0~40)℃。

                        环境湿度:25℃时<85%

    ★重量:≤6Kg。

    ★体积:320mm×265mm×120mm。

✪主要功能与特点

    ★新增加S级测量功能,能测量现场0.2S、0.5S级电流互感器,无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作;

    ★测量范围宽,既可以测量标准变比的电流互感器,又可以测量非标准变比的电流互感器;

    ★可测量电流互感器的现场二次负荷、可测量该负荷下的电流互感器的比差和角差;

    ★具有智能判断外接线状况,提示接线错误、变比、极性错误等。自动对测试数据进行化整,并判断是否超差;

    ★采用8吋800*600点大屏幕彩色液晶显示,采用了与WINDOWS相似的图形化操作界面;

    ★内置标准汉字库(分别包括三种字体),采用了和手机相同的T9汉字拼音和笔划两种输入方法;

    ★采用了标准USB接口可以导出存储的现场测试数据,设备内部可存储5000条现场测试记录,强大的后台管理软件进行报表处理,打印证书;

    ★可直接出具现场检定结论,判定合格或不合格。
