WDX-5KA CT变比在线测试仪

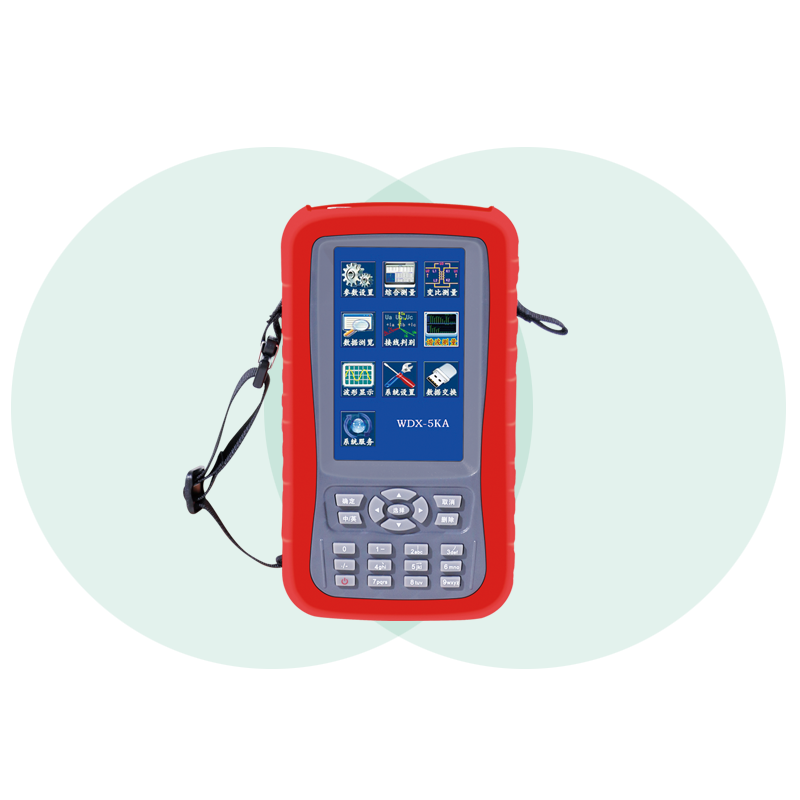

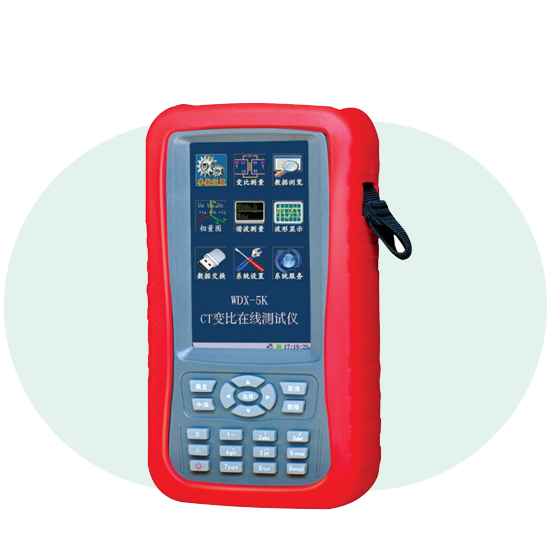

WDX-5KA  CT变比在线测试仪

WDX-5KA高压CT变比测试仪是以测量高压计量装置CT变比为主要目的,适用于现场的手持式多功能、数字化仪表。可在现场不拆线、不断电的情况下测量35kV及以下系统高压计量装置的高压一次电流、低压二次电流,并可计算出变比值。

安装在高压绝缘杆端部的高压钳形表采集高压电流互感器的一次电流,将采用无线传输方式发送到手持式终端,终端通过低压钳表采集高压电流互感器的二次电流。手持式终端根据高低压钳表采集的数据,实时计算电流互感器一次,二次电流及变比。

✪主要功能特点

    ★可以带电测量高、低压电流互感器变比值,根据测量数据计算极性、实测变比、角度和判定变比。

    ★高压电流信号采用无线传输方式,绝对确保操作的安全性。

    ★配置5寸800X480分辨率大屏幕高清彩色液晶显示,界面清晰直观。

    ★采用了与WINDOWS相似的图形化操作界面。

    ★内置标准汉字库(分别包括三种字体),采用了和手机相同的T9汉字输入方法。

    ★采样高灵敏度电容触摸屏操控,用户交互更便捷,同时提供键盘操作。

    ★详细的设备参数设置,满足用户档案管理需求。

    ★可满足单相、三相变比测试。

    ★详细的数据浏览功能,用户可随时查询测量记录。

    ★可同时显示一次电流、二次电流的实时测量波形。

    ★实时分析一次电流和二次电流的各次谐波含量,可一屏显示一次电流和二次电流的谐波数据,并以柱状图显示;也可以列表显示谐波数据。

    ★可实时绘制一次电流和二次电流的相量图。

    ★采用了标准USB接口可以导出存储的现场测试数据,设备内部可存储64M字节的现场测试记录。

    ★用户可通过USB接口将数据导入U盘。

    ★采用高聚能锂电池供电,可连续工作6小时以上。

    ★集成相位伏安表功能,可测试任意一项的电压、电流及角度数据。

    ★可配置智能手机或平板电脑,实现无线操控,增强管理功能。

主要技术指标

    ★高压钳表无障碍传输距离为100米。

    ★电流量程:一次高压钳表:50A-500A ±(0.5%读数+ 0.5%量程)

                       一次低压钳表: 100A-2000A选配,±(0.5%读数+ 0.5%量程)

                       二次低压钳表:1A-10A选配,准确度等级:±(0.3%读数+ 0.2%量程)

    ★变比测量范围:1~3000。

    ★角度测量范围:-180°~+180°,准确度:低压:±1°;高压:±5°。

    ★耐压:35000V/分钟。

    ★整机功耗<3VA。

    ★最大测量导线直径:高压钳表:Ф40mm或40mm*60mm

                                     二次钳表:Ф8mm

    ★重量0.5kg。

    ★外形尺寸:195×105×55(mm)。
