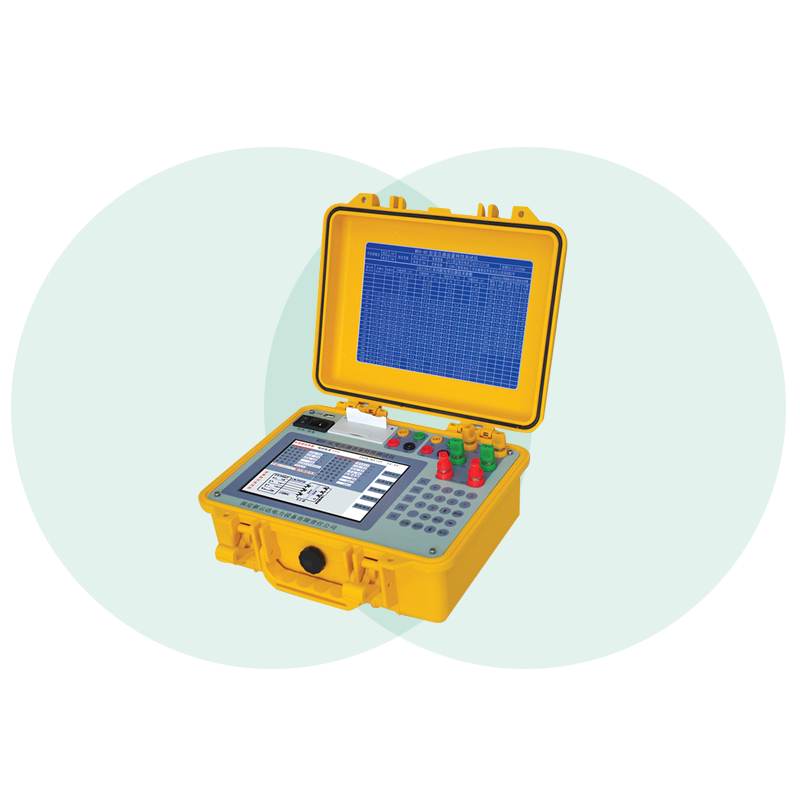

WDX-9C 容量特性测试仪

WDX-9C  容量特性测试仪

WDX-9C型变压器容量特性测试仪是专门用于配电变压器容量、等参数测量的数字化、便携式仪器。集成了离线测量配电变压器容量、空载电流、空载损耗、负载损耗、阻抗电压等一系列工频参数的功能。

✪技术指标

   ★容量测量范围:10kVA~360000kVA。

   ★电流测量范围:

       容量测试:0.005~10A;

       损耗测试:5~80A。

   ★电压测量范围:5.5~750V。

   ★准确度:

     容量测量:10%。

     电压、电流、频率:±0.2%。

     功率:±0.2%(CosΦ0.3),±0.5%(0.1≤0.3)±1.0%(0.02≤0.1)。

   ★频率测量范围:45~65Hz。

   ★内置电源输出技术指标

         电压输出范围:0~10V

         电流输出范围:0~10A

✪主要功能与特点

    ★采用8.4寸TFT真彩液晶,阳光下清晰显示,不受环境影响;

     ★能测试包括干式变压器、油浸变压器所有形式的配电变压器,测试速度快、精度高、重复性好、抗干扰能力强;

    ★可对标准变压器实现不输入阻抗电压进行测试(阻抗电压输入0.00),俗称“盲测”。通过空载试验能判定准确判定S7、S9、S10、S11、S13、SH13、SH15(SH为非晶合金变压器)变压器;

    ★测试前参数输入非常方便,数字键直接输入,测试过程中按键少,速度快测试时全部由汉字提示接线方式,避免错接线;

    ★测试参数齐全,包括:电压、电流、功率、功率因数、角度、频率、和功率、平均电压、平均电流,电压显示为测试得到的线电压值,而非推算值;

    ★外接电源准确变压器空载损耗、负载损耗等相关参数;

     ★内置可充电高能电池;

    ★内置微型打印机,可即时打印所有现场测试数据;

    ★具备USB通讯接口,能够和计算机之间进行数据传输,并由计算机打印A4纸的测试结果。
