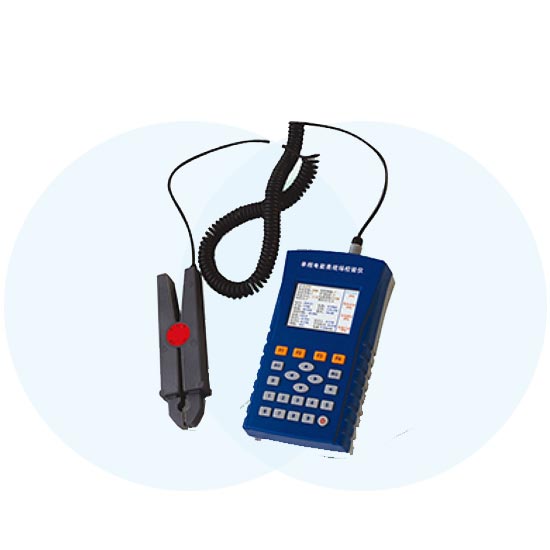

WDX-5F+ 单相电能表现场校验仪

WDX-5F+型单相电能表现场校验仪是以单相电能表标准传递为主要目的的掌上型、数字化、多功能设备。适用于一户一表电能表的实负荷或模拟负荷状态下的现场误差校验，适用于由三只单相电能表构成的低压三相电能计量装置的误差校验、低压计量回路电流互感器变比检测等用电稽查工作。

✪技术指标

★电压测量范围：30-460V

★钳型电流互感器可选量程（A）：5、10、20、50、100、 500、1000

★功率因数测量范围：0.1C~1~0.1L

★相位测量范围：-180°~+180°

★频率测量范围：45～65Hz

★电能准确度：0.1级（内置电流互感器）

0.2级（钳形电流互感器）

★被检电能表常数范围：1~999999（p/kW.h）

★校表圈数：1~999

✪主要功能与特点

★采用3.2寸320x240分辨率彩色液晶，可在一屏内完○成被校表参数的设置，显示电参量及被校表误差；

★采用高速DSP做为中央处理器；

★可内置0.01级10A电流互感器；

★具有向量图显示功能；

★具有波形显示和谐波分析功能；

★具有CT变比测量功能；

★可测量现场温度；

★具备大容量数据存储功能；

★可内置或外置虚拟负载；

★采样90～420V超宽范围工作电源，适用性强；

★内置电池（选配）。
